Hydraulický rotátor FHR 3L

Hydraulické rotátory Formiko

Praktické uplatnenie hydraulických rotátorov Formiko z našej ponuky je veľmi široké: hydraulickej ruky / žeriavy osadzované na traktorové vyvážačky, vyvážačky za štvorkolky a malotraktory, manipulačné hydraulické žeriavy pre prácu s drobným odpadom, bio-odpadom, menšie stavebné stroje – napr. v kombinácii s vrtáky, atp. Možno ich rozdeliť na 3 základné skupiny podľa typu montáže (typu uchytenie k hydraulickej ruke/hydraulickému žeriavu a spôsobu uchytenia / pripevnenie pracovného príslušenstva (drapákov na guľatinu, polypových drapákov, pôdnych lopát, atď.):

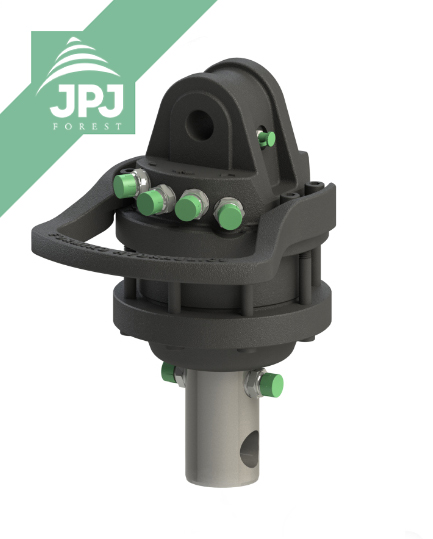

1) Hriadeľové rotátory – pracovné príslušenstvo sa pripevňuje na rotátor nasunutím na hriadeľ (spodná časť) a zabezpečením čapom. Horné pripojenie rotátora ku konštrukcii hydraulickej ruky (prípadne k prepojovacie časti) je zabezpečené pomocou puzdra a čapu alebo pevným pripojením ku konštrukcii hydraulickej ruky.

Do tejto skupiny patria tieto rotátory: FHR 1.000L, FHR 3L, FHR 4.500L

2) Prírubové rotátory – pracovné príslušenstvo sa pripevňuje na rotátor prostredníctvom príruby – „na skrutky“ (spodná časť). Horné pripojenie rotátora ku konštrukcii hydraulickej ruky (prípadne k prepojovacie časti) je zabezpečené pomocou puzdra a čapu.

Do tejto skupiny patria tieto rotátory: FHR 3.000 SF, FHR 4.500 RF, FHR 4.500 SF

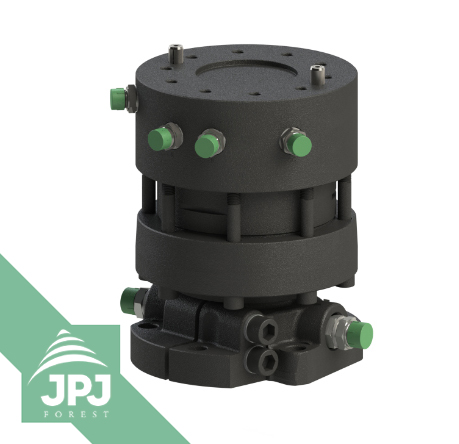

3) Rotátory s pevnou montážou – hydraulický rotátor je pevne pripevnený skrutkami ako k pracovnému príslušenstva (prostredníctvom príruby – spodná časť), tak aj ku konštrukcii hydraulickej ruky.

Do tejto skupiny patria tieto rotátory: FHR 3FF, FHR 6FF2S, FHR 6FF2X

Rotátory a drapáky – Informácie

Max. axiálne zaťaženie statické = „ako ťažké bremeno môže na rotátore visieť“ (10 kN = cca 1 000 kg)

Max. axiálne zaťaženie dynamické = „ako ťažkým bremenom môže rotátor otáčať“ (5 kN = cca 500 kg)

Rotátory sa používajú u priemyselných strojov, ktoré vyžadujú neobmedzenú rotáciu pracovných mechanických žeriavov (hydraulických rúk). Vďaka svojej konštrukcii umožňujú rotátory plynulú dodávku hydraulického oleja do potrebných súčastí a to bez obmedzenia rotácie. Umožňujú 360 stupňovou rotáciu okolo svojej osi. Uľahčujú a zrýchľujú prácu a tým aj zmenšujú náklady.

Točivý moment alebo tiež krútiaci moment vyjadruje pôsobenie sily na bod vzdialený od osi otáčania (hriadeľa rotátora). Fyzikálno sa jedná o moment sily. Názov krútiaci moment sa užíva v technických odboroch u rotačných pohonných systémov.

Zvyčajne sa udáva v jednotkách Nm (newtonmeter), krútiaci moment 1 Nm znamená, že hriadeľ pôsobí na bod vzdialený jeden meter od osi silou 1 newton.
